网络摄像机安装拾音器教程(图文)

返回列表 来源:光桥 查看手机网址
扫一扫!网络摄像机安装拾音器教程(图文)扫一扫!
浏览:- 发布日期:2017-12-23 16:21:42【

在有些环境下,不光要进行视频监控,还要同步录音,这就需要在有摄像头的同时,还要接录音设备----拾音器。

下面就来说说如何在网络摄像机上接拾音器

拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机,共同通过网线传输到硬盘录像机进行音频录制。

1

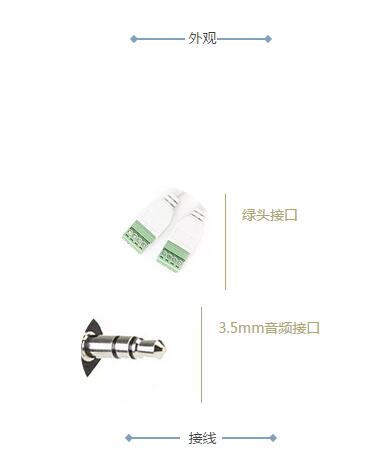

拾音器的分类介绍


拾音器分为两种:绿头接口和3.5mm拾音器接口

01

绿头接口

4

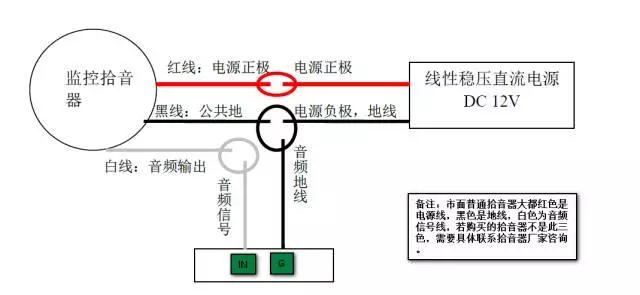

此类接线比较简单,普通的拾音器一般有三根线,一般是信号线、电源正极,电源负极。

方法如下:

A)音频信号线接IN

B)电源负极接地G

C)电源正极接拾音器的供电电源正极

3.5mm接口

5

这种拾音器的音频线可以单独或者同时接左/右声道,监控拾音器公共地接音频地,现在主流的网络摄像机都采取此种接线方式。

工具:拾音器、3.5mm音频头、12V直流电源、网络摄像机

准备工作

网络摄像机

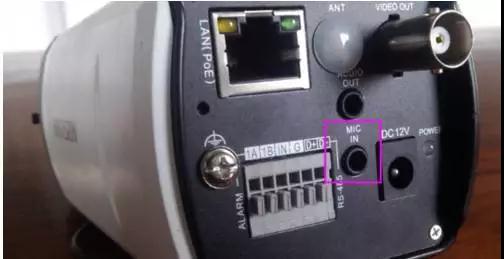

带有音频输入插孔的网络摄像机,一般音频插孔标志为Mic in/line in。此篇文章是假设网络摄像机已经处于正常工作状态下,所以,关于网络摄像机不赘述。

6

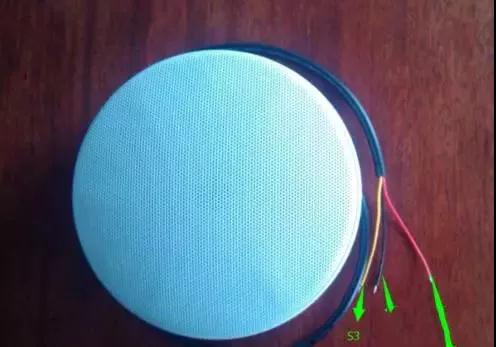

拾音器

拾音器是采集声音的主要设备,原理我们可以理解为麦克风+放大器。一般的拾音器采用三线制、四线制,电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例,红线为电源正极,接12V直流电源适配器正极;黄色为音频信号线,接音频插头线中的音频线;黑色为公共地,接12V直流电源适配器负极和音频头地线。

7

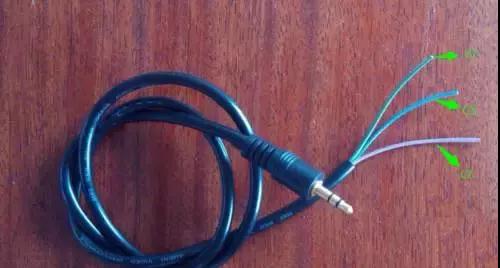

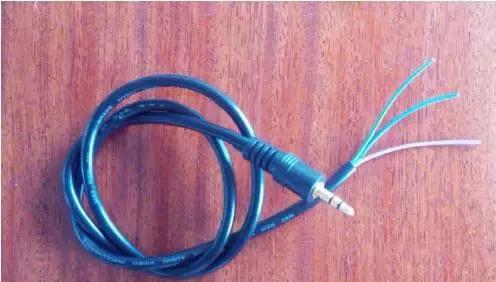

3.5mm音频插头(拾音器原配的没有,需另配)

有的插头里面有两根线(这种接线比较明确),也有的有三根线 [其中一根(此处的蓝线) 是用不到的,只用红、绿。

8

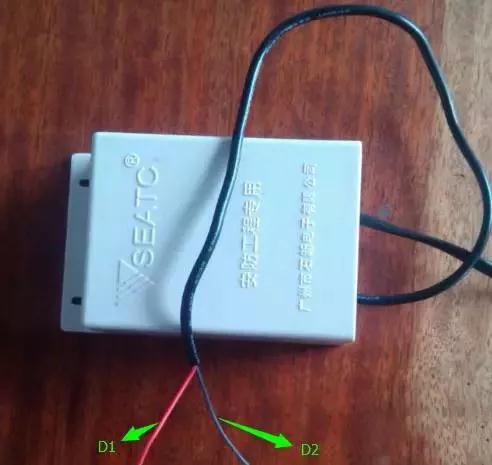

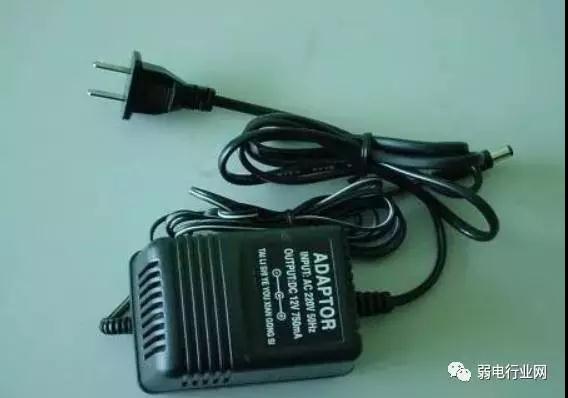

12V直流电源适配器(拾音器原配的没有,需另配)

一般12v/2A的就足够,这个直接使用跟监控摄像机一样的电源适配器就可以。

9

具体接法

S1接D1,S2接C1和D2,S3接C2,C3直接减掉包好。

10

11

12


每条线的接线如下图所示,音频头插到摄像机的Mic in,在硬盘录像机中设置这路摄像机通道开启录音即可。

注意事项

此接法只适用于网络监控系统,如果是模拟监控,音频需要另外布施音频线路,通过bnc头接到硬盘录像机上对应的的音频输入接口。

一个最简单的音视频监控系统安装图解

一个最简单的音视频监控系统需要以下硬件设备

拾音器+网络摄像机+交换机+NVR(PC主机)+输出设备与电源(配件)等。

  1. 拾音器

    市面上常见的三线制拾音器

13


红、白、黑线分别代表了电源、音频、公共地(负极)。

2.拾音器电源

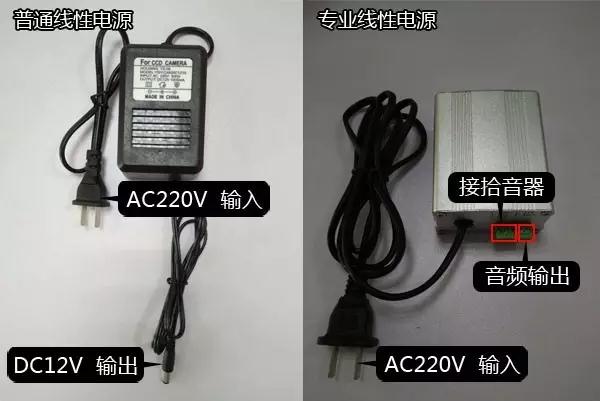

拾音器电源有两种,专用电源与普通线形电源

14


3.网络摄像机

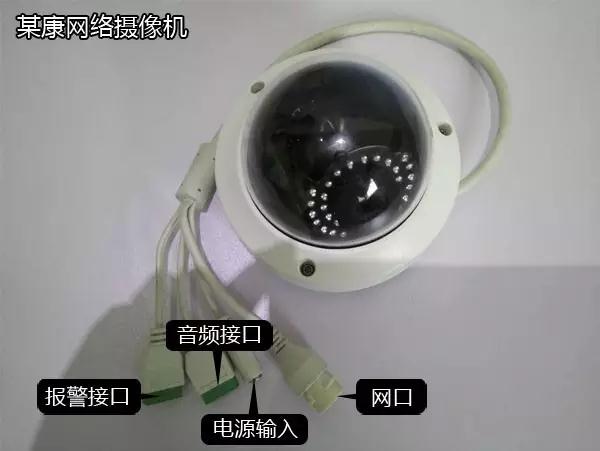

常见的某康网络摄像机

15

常见带音频的网络摄像机

16


接法

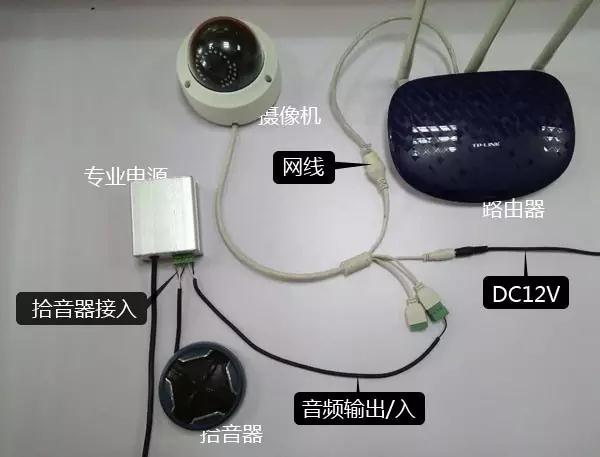

1.拾音器与某康网络摄像机构成的音视频系统

17


将拾音器接入到专业电源的 1(红线电源正极)、2(白线音频正极)、3(黑线公共地)端口作为音频的输入与拾音器的供电。再由4(音频输出正极)、5(音频输出负极)端口输出。

从专业电源4、5端口将音频线接至摄像机的音频输入端口,摄像机插上网线,通过路由器由后端访问(NVR或者PC主机)


2.拾音器与常见摄像机接法(使用普通电源)

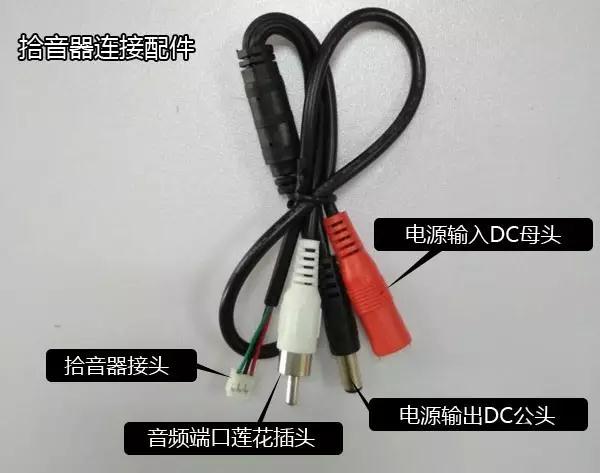

三线制拾音器与常见带音频的网络摄像机需要用到下面转接头

18

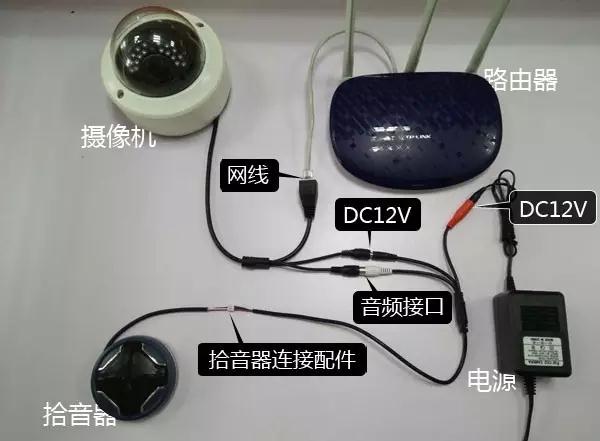

拾音器与常见摄像机接法(使用普通电源)音视频监控系统

19

将拾音器对应接至配件上,然后分别给拾音器供上电,将电源接到配件的DC公头,将音频接到摄像机上的音频输入端口(莲花插口)再给摄像机供上电,借由网线连接至路由器(交换机)。后端(NVR或者PC主机)通过路由器访问前端,即可进行音视频同步监控。
