网络监控安装的六种方式

返回列表 来源:光桥 查看手机网址
扫一扫!网络监控安装的六种方式扫一扫!
浏览:- 发布日期:2020-11-10 08:58:30【
来源:弱电行业网

        监控一直是弱电行业中的一个大类,有很多的朋友对监控的安装有很多疑问,在很多情况下,作为施工人员我们要根据客户的要求进行施工,那么我们所了解的方法就可能不止一种,这样才能满足客户的不同要求,我们来总结网络监控系统安装的六种传输方式。

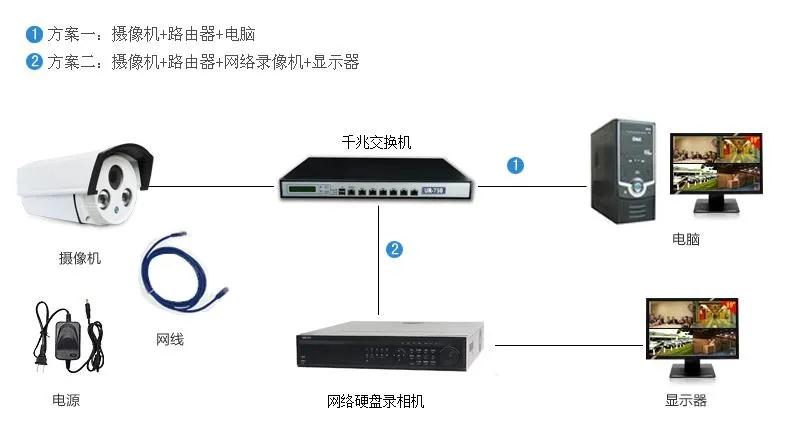

        第一种:传统方式,由网络摄像机+电源+网线组成

        在综合布线的时候,同时要布电源线和网线,电源也可以就近取220V交流电,这样节省电源线材,这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。



        第二种:POE供电方式,网络摄像机+POE交换机

        这样就比前面一种方式节省一条电源线,一台网络摄像机只要一根网线作为传输信号的介质就可以,不再用到电源线了。网线用非屏蔽超五类双绞线就可以了,传输距离100米没有任何问题。

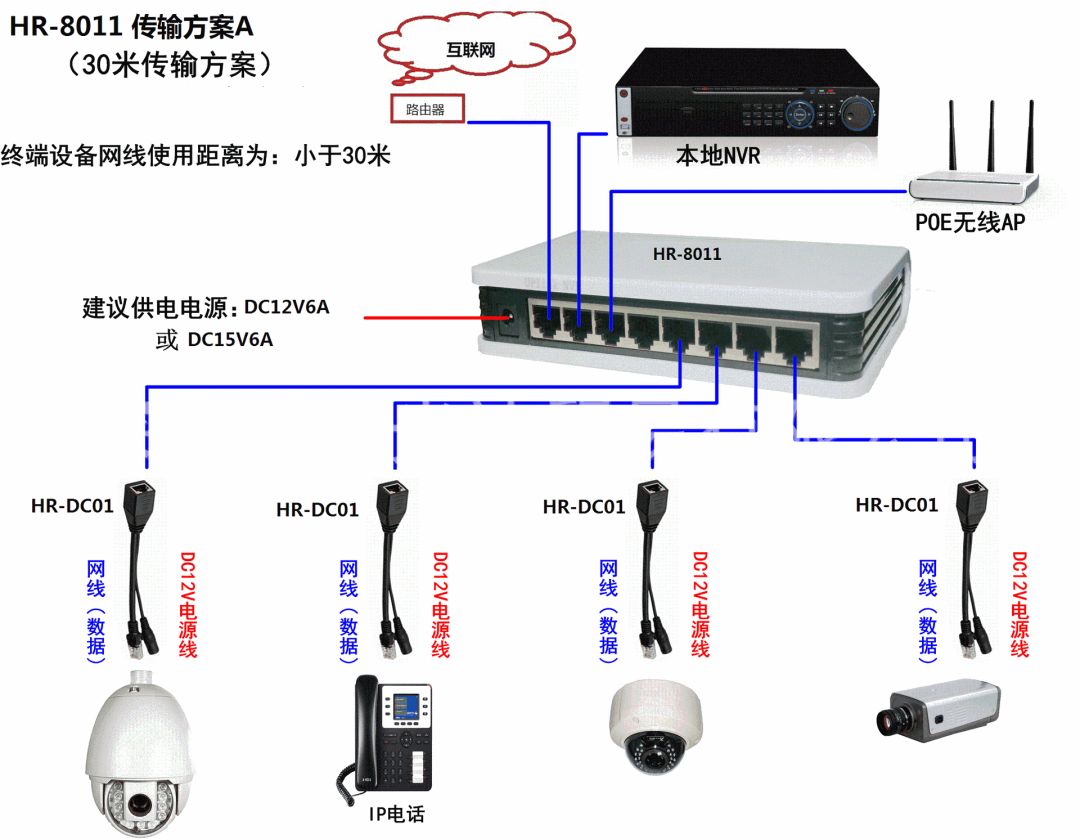

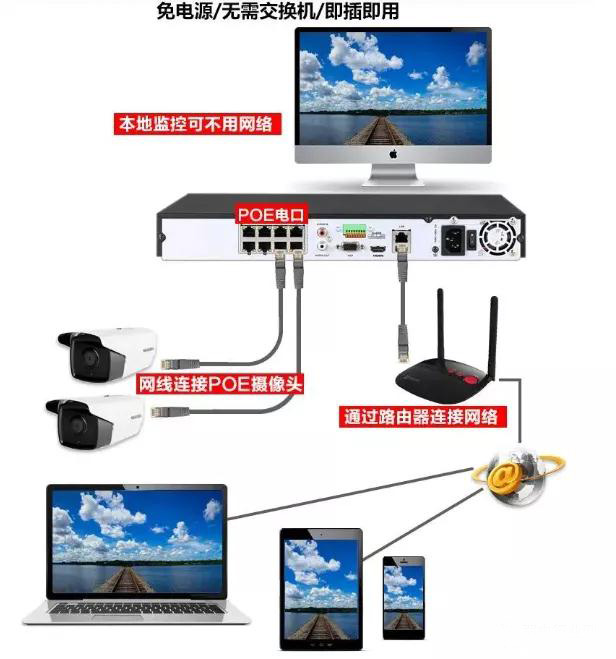

        连接方式如下图:




        第三种:远距离的情况下,网络摄像机+光纤+收发器

        网线传输正常100米以内,那么超过100米的情况,我们一般考虑用光纤传输了,光纤不但传输距离远(可以传输20公里)而且效果稳定。我们都知道,光纤传输数据的时候,把数据信号转换成光信号传输,再把光信号转换成数据信号,这样我们使用光纤收发器配合来完成工作。

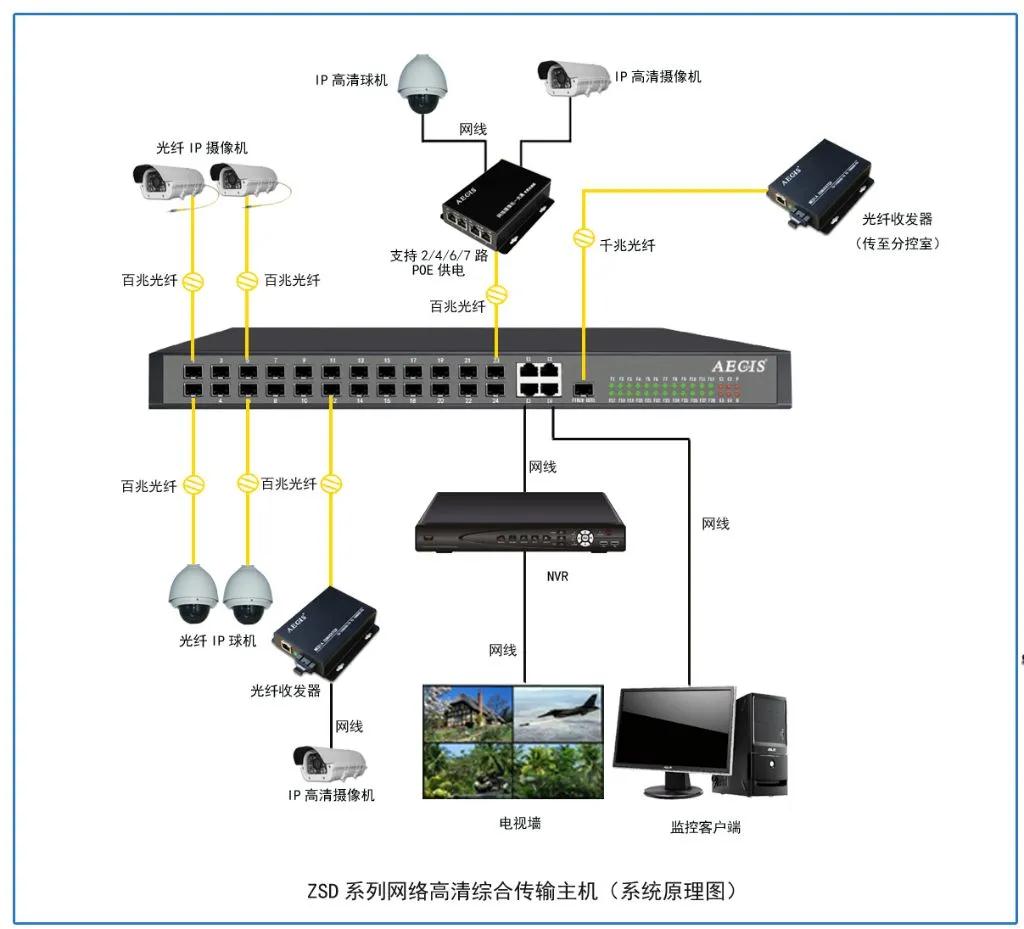

        如图:



        第四种:无线传输方式,摄像机+无线网桥

        具体监控系统实施环境中,如果布线困难碰到天然屏障或者不可逾越的障碍的时候,我们可以使用无线传输方式,这样就用到无线网桥了。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。

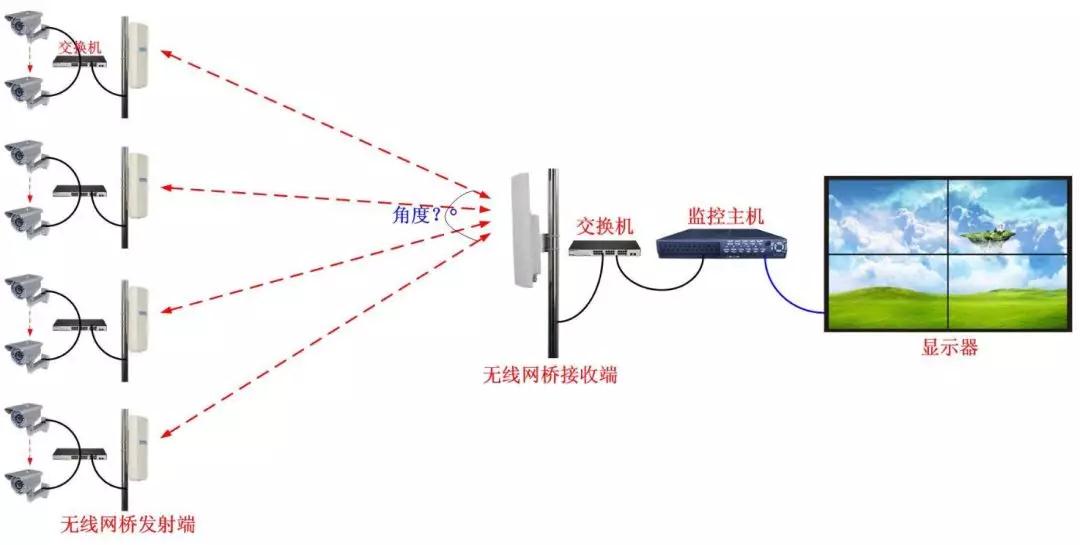

        1、点对多点传输:



        2、点对点传输

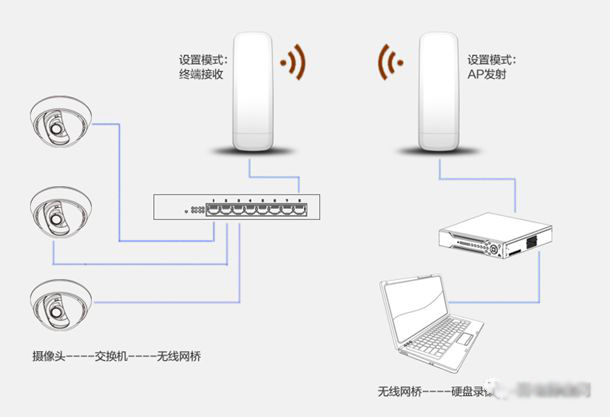

        如果多个摄像头比较集中,可以把摄像头连接交换机

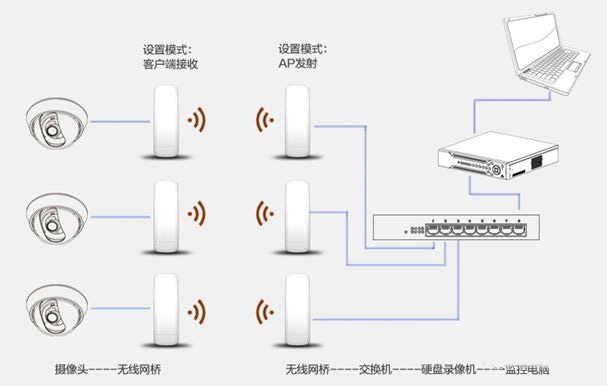

        如果摄像头比较分散,距离较远,可每个摄像头都配置一对网桥



        无线网桥,可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输,可以实现远距离的无线传输,从几百米到几十公里。

        使用无线网桥的施工注意点:在发射和接收端之间不能有遮挡,不能有障碍。这样信号传输才会稳定。

        第五种:远距离传输,网络摄像机+OLT+ONU

        PON监控传输网络系统主要利用运营商光纤资源,达到传输的目的,为中心管理平台的各项应用提供基础保障,能够更好的服务于各类用户。问题是费用较高,一般只有公共服务工程采用这种组网,如天网工程。

        PON它由OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。

        PON在远距离或远程监控等超大型监控项目上,有更好的应用。

        网络结构如下图所示:

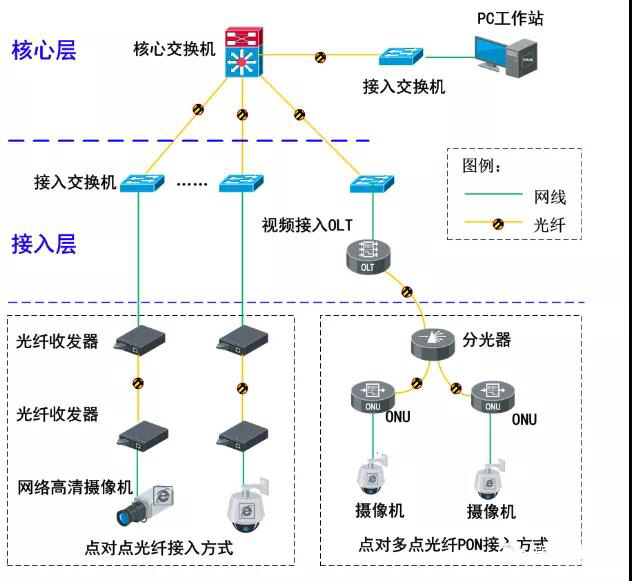

        拓扑图一

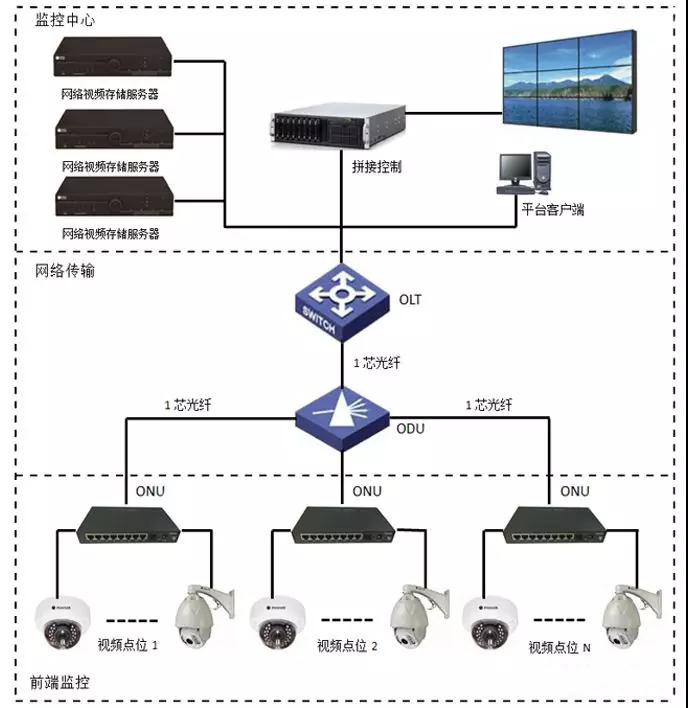

        拓扑图二

        数据中心核心网

        核心层主要设备是核心交换机,作为整个网络的大脑,核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎,故核心交换机一般不采用双核心交换机部署方式,但是对与核心交换机的背板带宽及处理能力要求较高。

        前端视频资源接入

        前端网络采用独立的IP地址网段,完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式,通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑,确保NVR存储设备网络环境安全可靠。

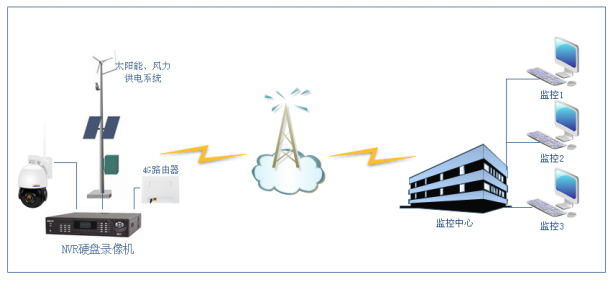

        第六种:户外远距离传输,4G+太阳能+摄像机

        太阳能监控系统的应用也是越来越广,由于监控点自身环境特点,距离较远,传输方式不可能采用有线或光缆,因此应选择无线传输方式来进行数据的传输。目前,4G无线传输技术成熟,并得到广泛的应用,其具有信号覆盖率高,部署方便等特点,是该系统设计的最佳选择。
