RJ45和RJ11水晶头的区别

返回列表 来源:光桥 查看手机网址
扫一扫!RJ45和RJ11水晶头的区别扫一扫!
浏览:- 发布日期:2017-12-21 11:04:36【

1

RJ这个名称代表已注册的插孔(Registered Jack),是一种标准化的网络接口。RJ45和RJ11是我们生活中常见的两种水晶接头,它们的结构和应用范围都有所不同,不能混用,但是很多人并不了解这一点,从而造成了一些不必要的设备损坏。本文将详细介绍这两种水晶接头。

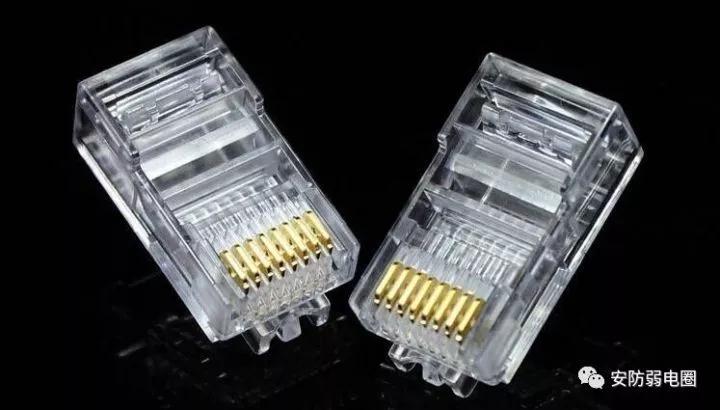

RJ45水晶头是一种有8根针脚的接头,主要用在以太网中,“RJ”表示注册的插孔,“45”代表接口标准的序号。RJ45水晶头通常端接在以太网线上,用来连接各种网络设备,例如计算机、路由器、工业交换机等。

2

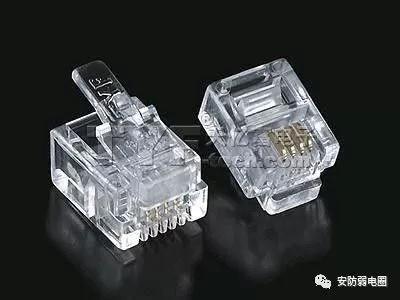

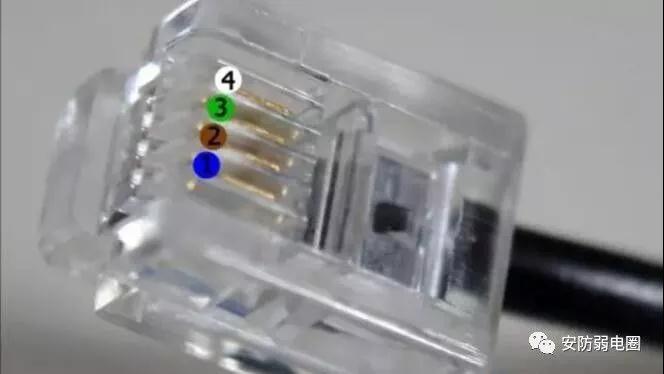

RJ11水晶头和RJ45水晶头很类似,但是只有4根针脚,它是由西部电子公司开发的一种接头,常用来连接电话和调制解调器。需要注意的是,RJ11通常指的是6个位置(6针)模块化的插孔或插头,但是只有4针被用到,此外,RJ11也用于4针版本的模块化接插件。

3

4

RJ45水晶头和RJ11水晶头的不同之处主要表现在以下几个方面:

RJ45水晶头是有8个凹槽和8个触点(8p8c)的接头,而RJ11水晶头通常只有6个凹槽和4个触点(6p4c),因此,RJ45水晶头的体积要比RJ11水晶头大。RJ11水晶头通常可以插入到RJ45接口中,反之则不行,但是这里强烈建议不要将RJ11水晶头用于RJ45接口。

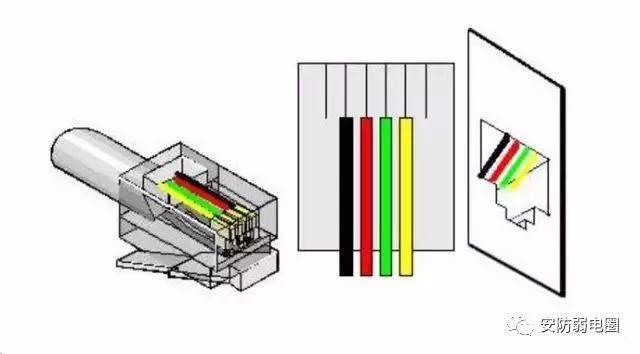

由于RJ45水晶头和RJ11水晶头的构造不同,其接线时的线序标准也有所不同。RJ11水晶头一般只有6个凹槽和4个触点(6p4c),而且其线序是固定的,具体如下图:

5

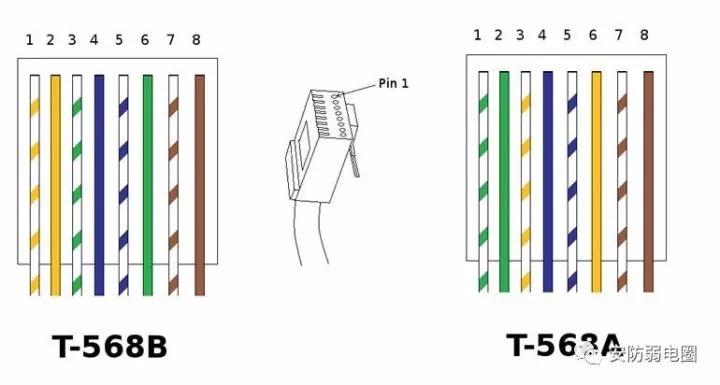

RJ45水晶头接线时则有两种线序标准:T-568A和T-568B(具体如下)。通过采用不同的标准,最后制作成的网线有直通型和交叉型两种。如果你想制作直通网线,线缆两端按照同一标准(T-568A或T-568B)进行接线即可,如果你想制作交叉网线,线缆两端应采用不同的标准进行接线。

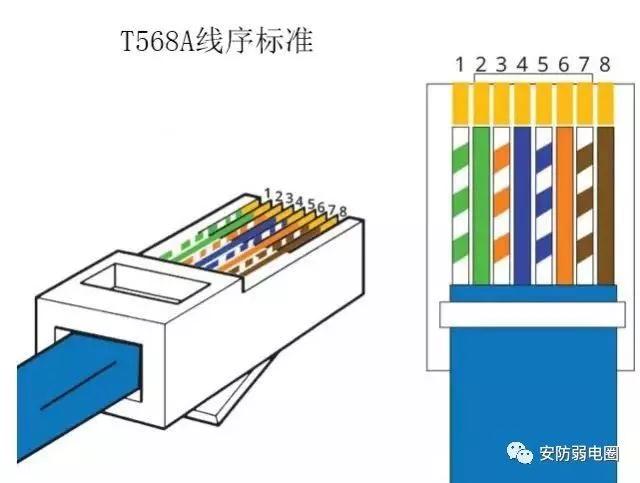

T-568A标准

6


1.白/绿(收+)

       2.绿(收-)

       3.白/橙(发+)

       4.蓝

       5.白/蓝

       6.橙(发-)

       7.白/棕

       8.棕

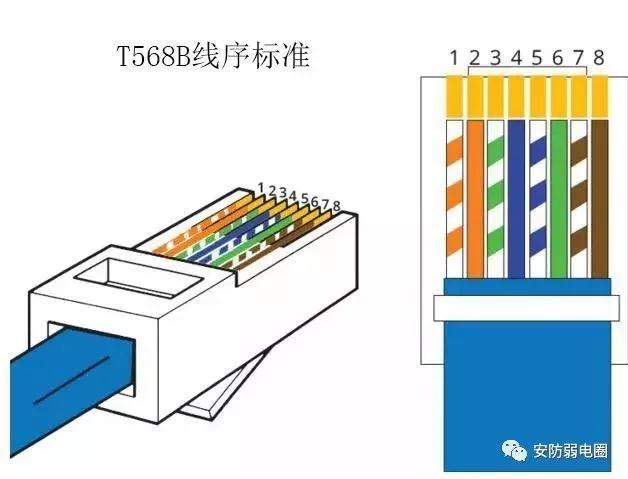

T-568B标准

7


1.白/橙(发+)

       2.橙(发-)

       3.白/绿(收+)

       4.蓝

       5.白/蓝

       6.绿(收-)

       7.白/棕

       8.棕

8

RJ45水晶头一般端接在网线两端,用来连接计算机等网络设备,而RJ11水晶头则端接在ADSL、语音线缆两端,用来连接电话或调制解调器。尽管RJ11水晶头可以插入到RJ45接口中,但是两者并不能协同工作,因为RJ11水晶头并不是一种国际化标准,其尺寸、插入力度、插入角度等等没有统一依照国际标准接插件设计要求,如果强制使其一起使用,可能会损坏设备的RJ45接口。
