电话光端机的安装步骤

1 注意事项

避免设备的机械损伤和电器损伤。设备应安装于干燥清洁的机房内。供电应采用蓄电池浮充供电,电压波动应在工作条件范围内。设备机架应与大地有良好地气连接。

2 安装固定

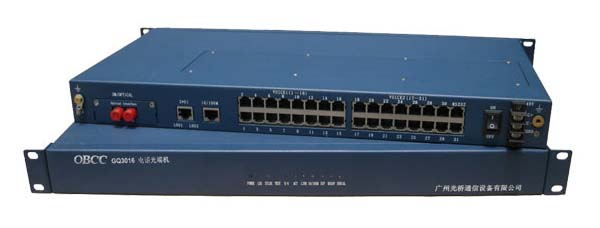

本设备可安装于19英寸机架,见图1。也可将机箱放置于平稳、干燥、安全的地方。 另外需注意,局端接口应放置在交换机侧,远端接口应放置在用户侧(特殊情况例外),切勿弄反。

2

3 时钟设置

电话光端机成对使用时,应使一端的时钟为主时钟,另一端为从时钟。出厂设置默认为局端为主时钟,用户端为从时钟,成对使用的两台设备的设置应不同。

-48V电源接线插座位于机箱背面,见图1。使用备附件中的电源连接线组件接线,若长度不够,可使用备附件中的电源连接插头重新做线,连接时按接线柱上方标注的"+"和"-"接线,"+"表示接"正极","-"表示接"负极",“GND”表示接地,不可接反。安装须保证牢固且无短路。

用户线的连接

电话光端机后背有32个用户线插座,标注为"1" ~"30",其中每一个插座为一路电话接口,其中还有两个RJ11口,一个为RS232数据口一个为可扩充到31路电话口。

4、光纤口 optic interface用2芯光纤接上,打开电话光端机的电源开关,PWR灯亮。正常工作时应无告警灯亮。
